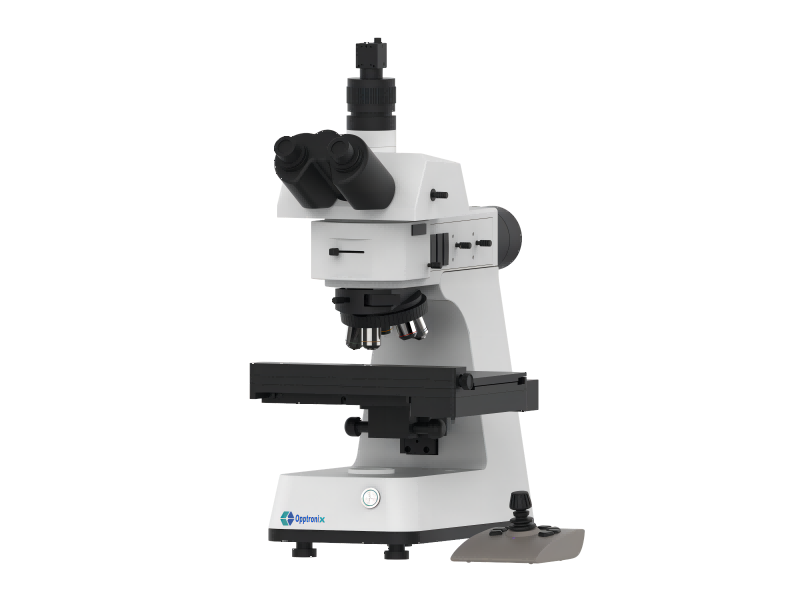

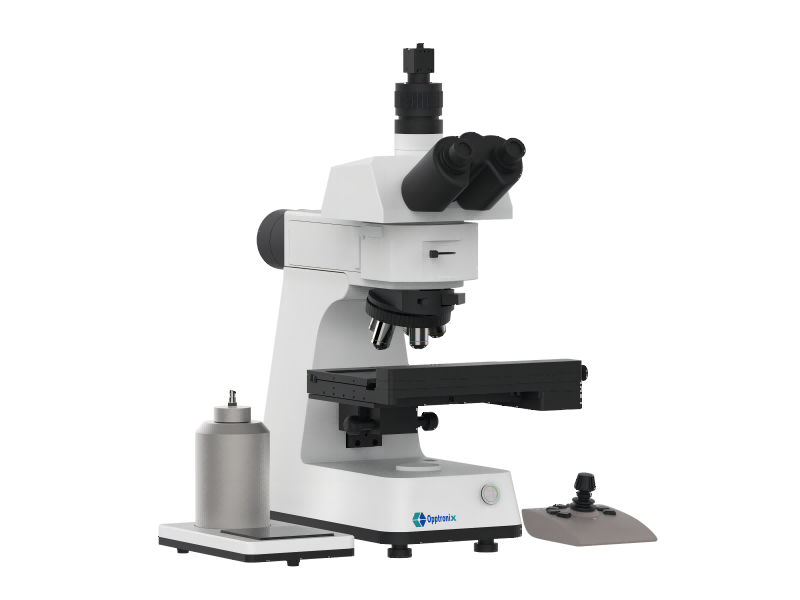

MorphoVIEW S380 静态图像粒度粒形分析仪-澳谱特科技（上海）有限公司

技术特点

1.使用2000万像素的彩色相机采集高分辨率颗粒图像
2.配备大视野高分辨率显微物镜
3.高精度大尺寸电动样品台，移动范围120mmx90mm，定位精度<3µm
4.配备透射和落射光源，使用蓝色LED光源弱化颗粒边界衍射效应，保证获得清晰的图像
5.高效的多模式分散器确保样品均匀地分散
6.标配3轴摇杆，可设置高、中、低3挡速度，控制平台移动和光路聚焦，高效快捷

技术指标

参数	技术指标
型号	MorphoVIEW S380
功能	颗粒粒度、粒形测量
粒度粒形
测量方法	静态图像分析法（GB/T 21649.1, ISO 13322-1)
颗粒粒度参数	面积等效直径、周长等效直径、勒让德惯性椭圆直径、费雷特直径、最小外接圆直径、最大内切圆直径、长度、宽度、周长、凸包周长、投影面积、凸包面积、费雷特盒面积、测地线长度、测地线厚度
颗粒粒形参数	长宽比、椭圆率、不规则度、紧凑度、矩形度、圆形度、凸度、凹度、延伸率、平直度
相机	20MP，5472×3648像素CMOS彩色相机，像素尺寸2.4μm×2.4μm
照明	透射光（白光LED/蓝光LED*）、明场/暗场落射光
放大倍率	2.5X，5X, 10X, 20X, 50X*
测量范围	0.5µm – 1300µm*
系统
工作环境	温度10℃ ~ 35℃，相对湿度35% ~ 80%，无冷凝
样品分散方式	正压/负压/常压多模式分散器
XY平台	平台行程120mm x 90mm*，定位精度<3µm，图像自动拼接
Z轴	手动/自动聚焦，定位精度<1µm
摇杆	标配3轴摇杆，可设置高、中、低3挡速度
尺寸重量	526mm×290mm×625mm，22.5kg
电源	AC 100V ~ 240V，50/60Hz，最大功率120W
计算机接口	USB3.0，USB2.0
操作系统	Windows 10/11 64位操作系统

*取决于选用件

目标应用

在工业生产过程中，颗粒的粒径和形状对产品的质量起着至关重要的作用。例如，在调色剂的生产过程中，要保证达到优化的流动性和附着能力，调色剂颗粒需接近但不完全达到球形，过低的球形度会造成流动性不佳和磨损加剧，而完全达到球形又会使颗粒具有自润滑性，无法充分粘附在打印材料上。颗粒的特性与颗粒的大小和形状有着如此紧密的联系，因此有必要在生产过程中对颗粒进行测量，统计颗粒数目，并获得颗粒的特征参数，然后根据测量结果指导生产。在诸多颗粒测量技术中，基于数字图像处理技术的颗粒粒度分析仪，由于能够快速、准确、自动、客观地统计样品中包含的颗粒数目，并提取颗粒的各种特征参数，极大地减轻了操作人员的工作强度、提高了分析的精度，使得该方法得到了广泛的应用。

附件

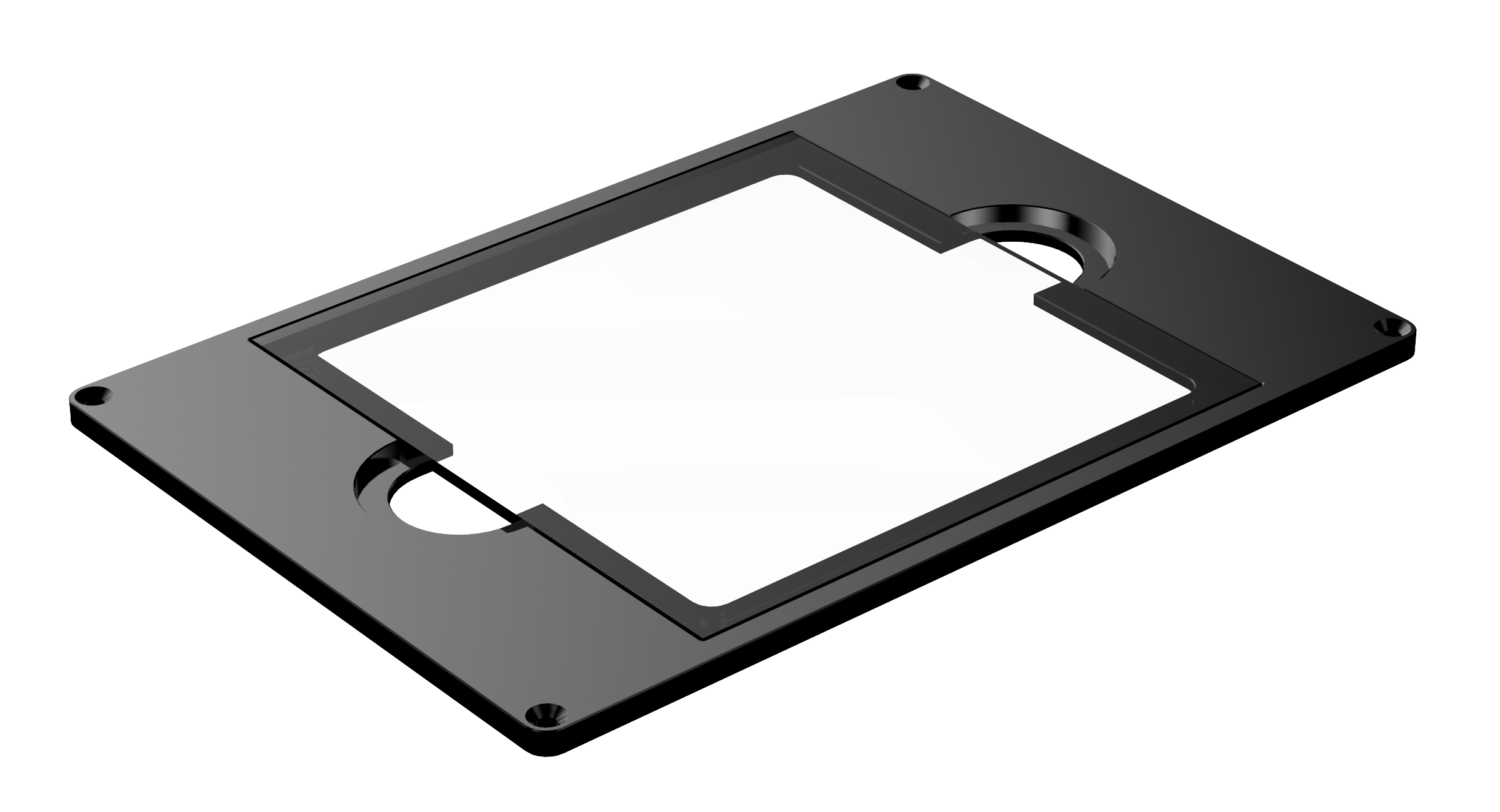

	大尺寸载玻片托架载玻片尺寸为100mm×100mm，配合多模式分散器，适用于干法分散颗粒的测量。

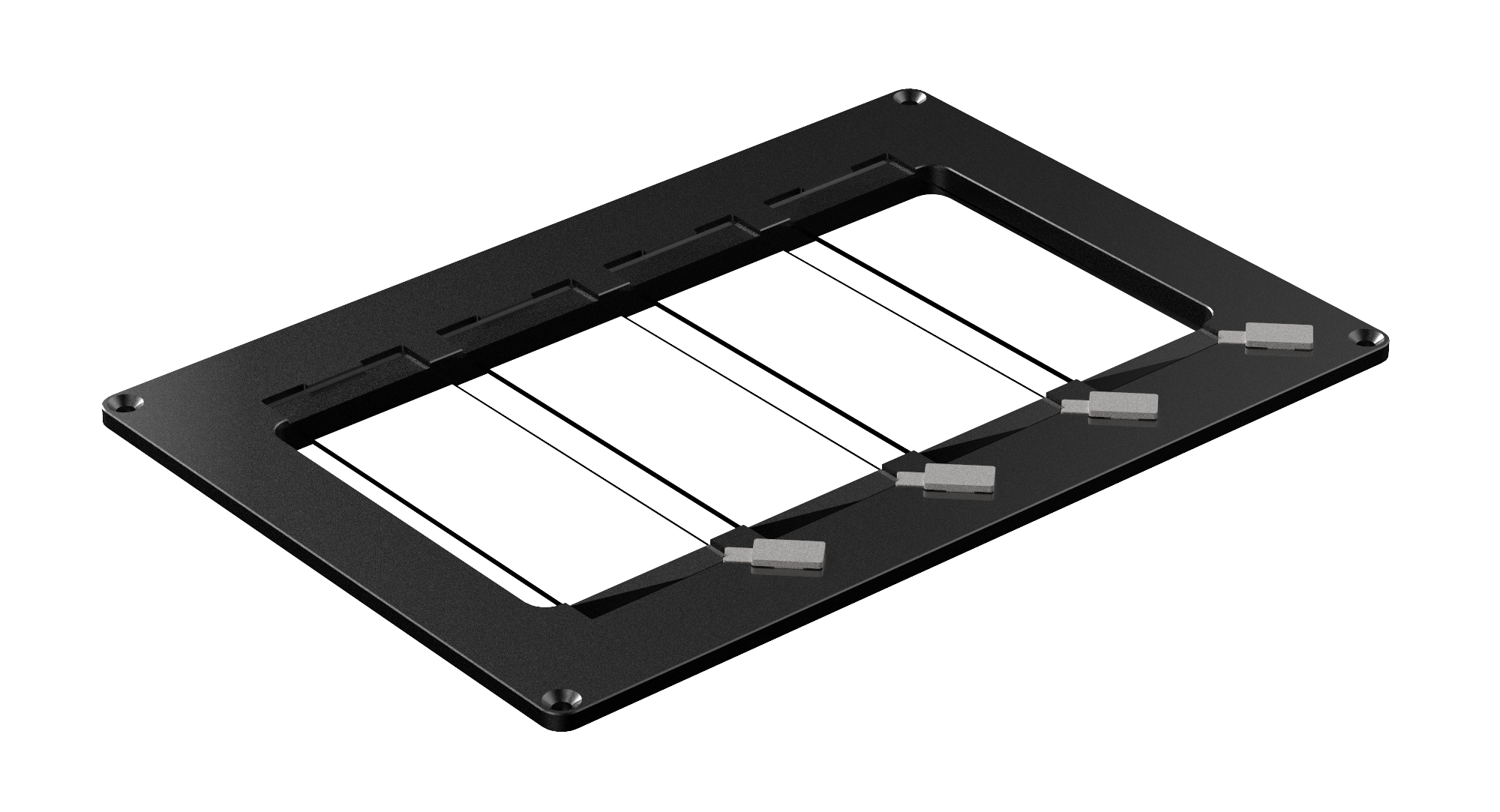

	标准载玻片托架显微镜载玻片用于干法分散颗粒的测量，载玻片与盖玻片配合使用，也可用于测量悬浮颗粒。

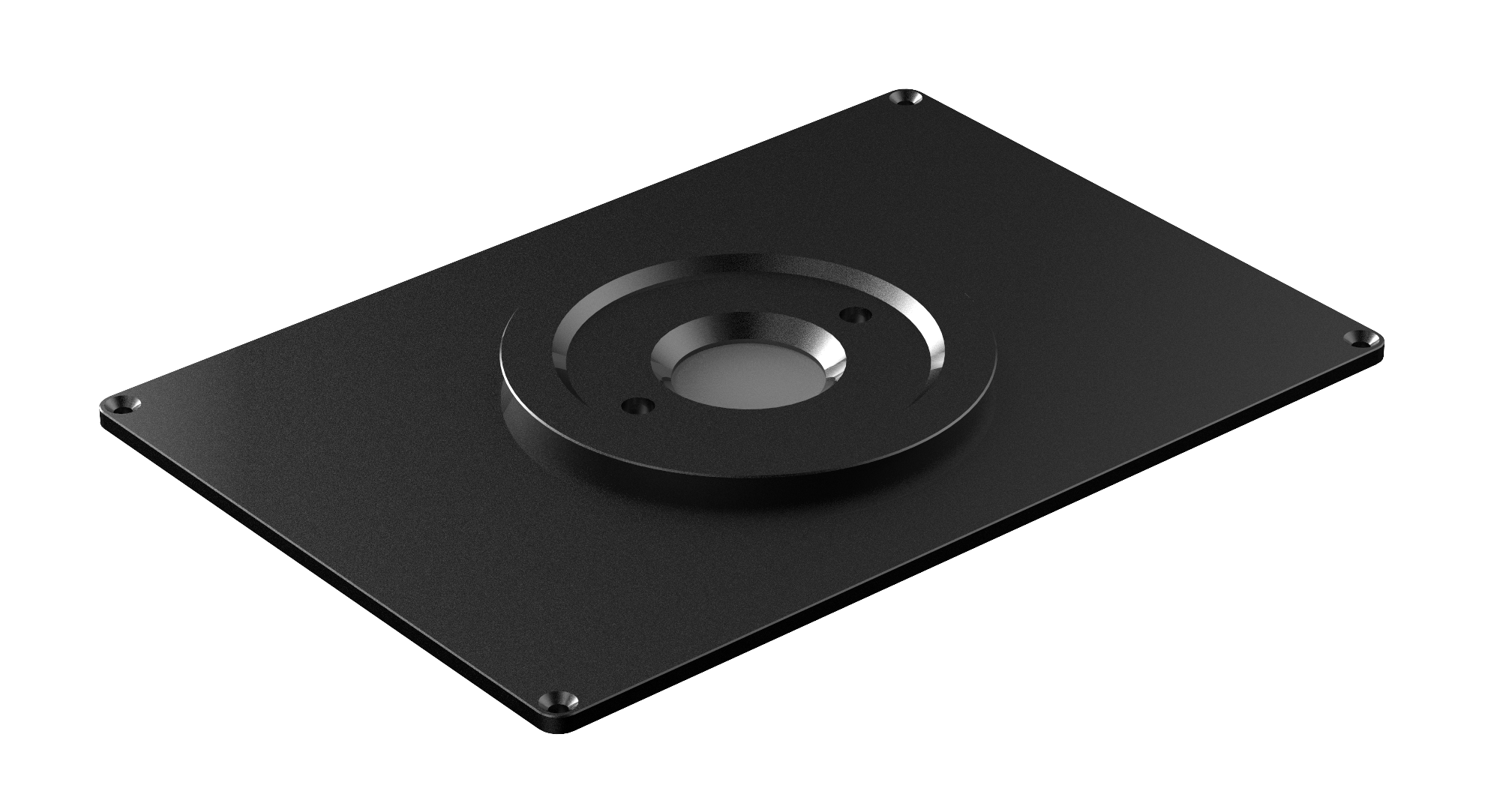

	滤膜夹具将悬浮液中的颗粒过滤到25mm滤膜上，并使用专用滤膜夹固定，用于测量和表征滤膜上的样品颗粒。
